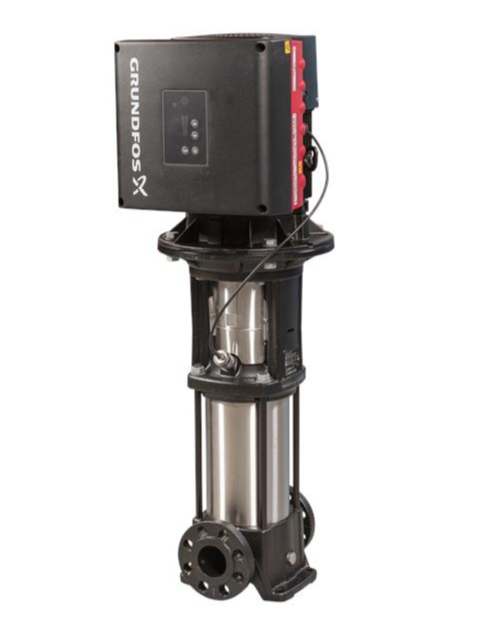

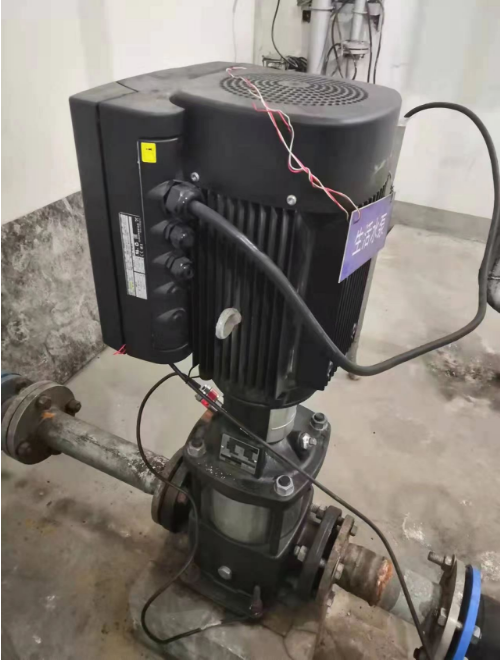

格兰富立式多级离心泵 CRE 15-3 N-F-A-E-HQQE带集成变频器

格兰富立式多级离心泵 CRE 15-3 N-F-A-E-HQQE带集成变频器

泵数据基于其上的泵速 3520 转数／分钟

额定流量 20.5 m³/h

额定扬程 47.9 米

Maximum head 61.5 米

叶轮数量 3

Impellers 3

Number of reduced-diameter impellers 0

低汽蚀余量 N

Pump orientation Vertical

轴封配置 Single

轴封代码 HQQE

Approvals CE,EAC,UKCA,SEPRO

Approvals for drinking water WRAS,ACS

Curve tolerance ISO9906:2012 3B

泵型版本 N

腔体型号 A

材料

底座 Cast iron

Base EN 1561 EN-GJL-200

ASTM A48-25B

叶轮 Stainless steel

EN 1.4301

AISI 304

Material code A

橡胶代码 E

轴承 SIC

安装

最大环境温度 50 °C

最大运行压力 16 巴

规定温度下的最大压力 16 bar / 120 °C

16 bar / -20 °C

接口型号 DIN

入口尺寸 DN 50

出口尺寸 DN 50

Pressure rating for pipe connection PN 25

Flange size for motor FT130

接口代码 F

液体

输送的液体 水

液体温度范围 -20 .. 120 °C

运行时的液体温度 20 °C

密度 998.2 kg/m³

电气数据

Motor standard IEC

电机型号 112MC

IE效率等级 IE5

额定功率——P2 4 千瓦

泵所需功率（P2） 4 千瓦

Over/undersize motor Standard motor size

电源频率 50 / 60 Hz

额定电压 3 x 380-500 V

额定电流 7.60-6.20 安

Cos phi——功率因数 0.92-0.87

额定速度 360-4000 转数／分钟

电机满载效率 92.2 %

封装等级（IEC 34-5） IP55

绝缘等级（IEC 85） F

内置的电机保护 ELEC

电机编号 98971050

控制器

控制面板 Standard

功能模块 FM300 – 高级

Frequency converter Built-in

Pressure sensor Y

其他

Minimum efficiency index, MEI ≥ 0.70

Net weight 64 千克

Gross weight 92 千克

运输体积 0.37 m3

Config. file no 99059060

丹麦VVS No.

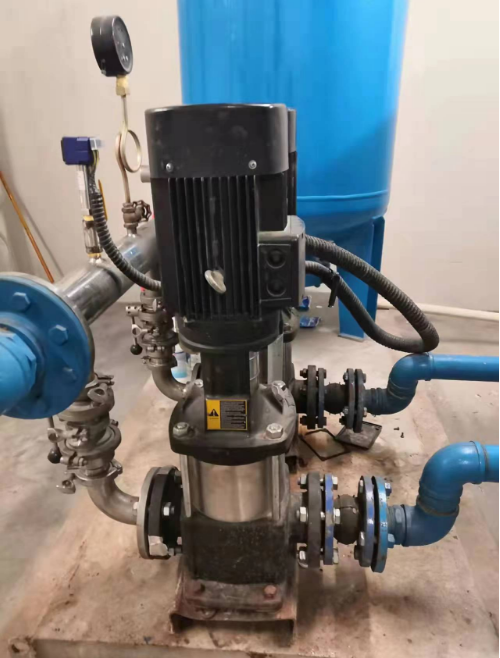

格兰富CRE 15-3 N-F-A-E-HQQE 立式多级离心泵，入口和出口位于同一水平面（内联）。 水泵扬程和基座使用铸铁制造，所有其它与液体接触的部件为不锈钢制造。 筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。 电能是通过夹壳式联轴器传输的。 管道的连接是通过DIN法兰实现的。 水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。 根据 IEC 60034-30-2 标准，该电机的能效属于 IE5 级别。 电机的接线盒中包含了一个变频器和 PI 控制器。 这让系统能够对电机转速进行连续的调节，使得水泵能够根据环境条件调整到最佳工作状态。 电机接线盒上的操作面板除了能将水泵设置为“最小”或“最大”运行强度或“停止”以外，还能够设定所需的定值。 操作面板上的 Grundfos Eye 指示灯可显示泵的状态：

“通电”： 电机在运转（旋转的绿色指示灯）或未运转（常亮的绿色指示灯）

“警告”： 电机仍在运转（旋转的黄色指示灯）或已经停止（常亮的黄色指示灯）

“报警”： 电机已停止（闪烁的红色指示灯）。

与泵的通讯可以通过 Grundfos GO Remote （附件）来进行。 遥控器可用来进行进一步的设置以及读取某些参数，如“实际值”、“速度”、“输入功率”和“总耗电量”。 接线盒拥有大量输入和输出接口，可让电机用于需要较多输入和输出的高级应用中。

两个专用数字输入

三个模拟输入，0(4)-20 mA、0-5 V、0-10 V、0.5 - 3.5 V；厂方安装的压力传感器连接至此三个输入接口中的一个

电位计和传感器的 5V 供电

一个模拟输出，0-10 V, 0(4)-20 mA

两个可配置数字输入或开路集电极输出

两个 Pt100/Pt1000 输入

LiqTec，干运转保护传感器输入

格兰富数字传感器输入和输出

为传感器提供的 24V 供电电压

两个信号继电器输出（无电势触点）

GENIbus 连接

Grundfos CIM 总线模块接口。

液体:

输送的液体:   水

液体温度范围:   -20 .. 120 °C

运行时的液体温度:   20 °C

密度:   998.2 kg/m³

技术:

泵数据基于其上的泵速:   3520 转数／分钟

额定流量:   20.5 m³/h

额定扬程:   47.9 米

Pump orientation:   Vertical

轴封配置:   Single

轴封代码:   HQQE

Approvals:   CE,EAC,UKCA,SEPRO

Approvals for drinking water:   WRAS,ACS

Curve tolerance:   ISO9906:2012 3B

材料:

底座:   Cast iron

Base:   EN 1561 EN-GJL-200

    ASTM A48-25B

叶轮:   Stainless steel

    EN 1.4301

    AISI 304

轴承:   SIC

安装:

最大环境温度:   50 °C

最大运行压力:   16 巴

规定温度下的最大压力:   16 bar / 120 °C

    16 bar / -20 °C

接口型号:   DIN

入口尺寸:   DN 50

出口尺寸:   DN 50

Pressure rating for pipe connection:   PN 25

Flange size for motor:   FT130

电气数据:

Motor standard:   IEC

电机型号:   112MC

IE效率等级:   IE5

额定功率——P2:   4 千瓦

泵所需功率（P2）:   4 千瓦

Over/undersize motor:   Standard motor size

电源频率:   50 / 60 Hz

额定电压:   3 x 380-500 V

额定电流:   7.60-6.20 安

Cos phi——功率因数:   0.92-0.87

额定速度:   360-4000 转数／分钟

电机满载效率:   92.2 %

封装等级（IEC 34-5）:   IP55

绝缘等级（IEC 85）:   F

电机编号:   98971050

控制器:

Frequency converter:   Built-in

Pressure sensor:   Y

其他:

Minimum efficiency index, MEI ≥:   0.70

Net weight:   64 千克

Gross weight:   92 千克

运输体积:   0.37 m3

丹麦VVS No.:
