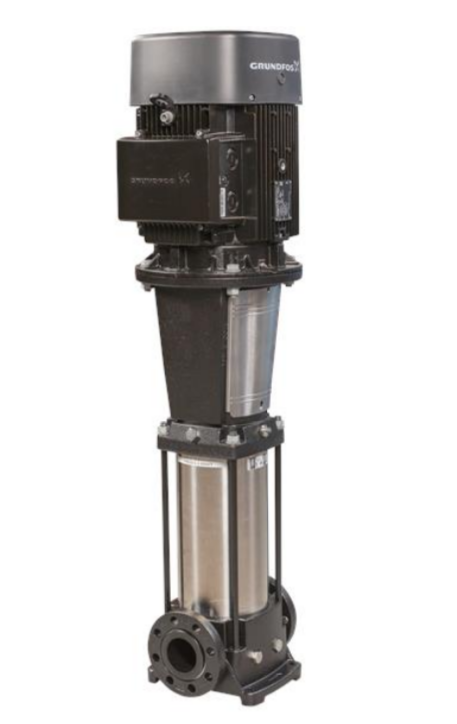

格兰富CR 64-2 A-F-A-E-HQQE立式多级离心泵

格兰富CR 64-2 A-F-A-E-HQQE立式多级离心泵，入口和出口位于同一水平面（内联）。水泵扬程和基座使用铸铁制造，

所有其它与液体接触的部件为不锈钢制造。 筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。

电能是通过夹壳式联轴器传输的。 管道的连接是通过DIN法兰实现的。 水泵上安装了一台 3 相位带冷却扇和脚架的

异步电动机。适用于商用空调、商业供暖、商业用水增压、区域供冷、区域供热、饮用水处理、灌溉、制冷、

海水淡化、供热、机加工、工艺水配送、工艺水处理、工业清洗工艺、工业供水与输送、工业废水、

太阳能水解决方案、地表水取水、小区及建筑供水、市政输配水

液体:

输送的液体:   水

液体温度范围:   -30 .. 120 °C

运行时的液体温度:   20 °C

密度:   998.2 kg/m³

技术:

泵数据基于其上的泵速:   2924 转数／分钟

额定流量:   64 m³/h

额定扬程:   44.3 米

Pump orientation:   Vertical

轴封配置:   Single

轴封代码:   HQQE

Approvals:   EAC,UKCA,SEPRO

Approvals for drinking water:   WRAS,ACS

Curve tolerance:   ISO9906:2012 3B

材料:

底座:   Cast iron

Base:   EN 1563 EN-GJS-500-7

    ASTM A536 80-55-06

叶轮:   Stainless steel

    EN 1.4301

    AISI 304

轴承:   SIC

支撑轴承:   Graflon

格兰富CR64-2 A-F-A-E-HQQE立式多级离心泵安装:

最大环境温度:   60 °C

最大运行压力:   16 巴

规定温度下的最大压力:   16 bar / 120 °C

    16 bar / -30 °C

接口型号:   DIN

入口尺寸:   DN 100

出口尺寸:   DN 100

Pressure rating for pipe connection:   PN 16

Flange size for motor:   FF300

电气数据:

Motor standard:   IEC

电机型号:   160MB

额定功率——P2:   11 千瓦

泵所需功率（P2）:   11 千瓦

电源频率:   50 Hz

额定电压:   3 x 380-415D/660-690Y V

额定电流:   20.8-19.8/12.0-11.8 安

启动电流:   660-780 %

Cos phi——功率因数:   0.88-0.84

额定速度:   2940-2950 转数／分钟

IE效率等级:   IE3

电机满载效率:   91.2-91.2 %

3/4负载时的电机效率:   91.8-91.8 %

1/2负载时的电机效率:   91.3-91.2 %

电机极数:   2

封装等级（IEC 34-5）:   55 Dust/Jetting

绝缘等级（IEC 85）:   F

电机编号:   85U16524

控制器:

Frequency converter:   None

其他:

Terminal box position:   6

Minimum efficiency index, MEI ≥:   0.70

Net weight:   162 千克

Gross weight:   195 千克

运输体积:   0.495 m3
