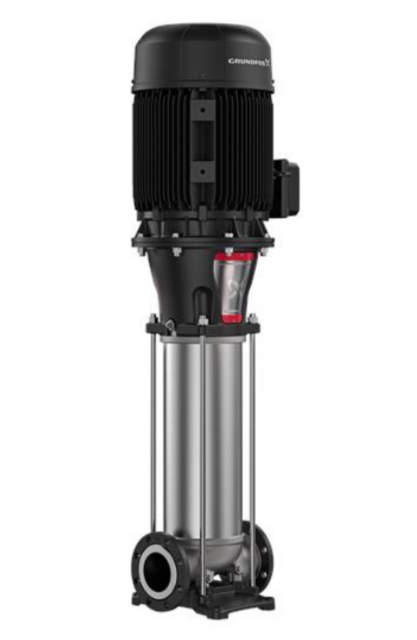

格兰富CRN 95-2 A-F-A-E-HQQE高级316不锈钢立式多级离心泵

格兰富CRN 95-2 A-F-A-E-HQQE立式多级离心泵，入口和出口位于同一水平面（内联）。

与液体接触的泵体材料为高等级不锈钢。 格兰富筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。

电能是通过夹壳式联轴器传输的。 管道的连接是通过DIN法兰实现的。

水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。适用于商用空调、商业供暖、商业用水增压、

区域供冷、区域供热、饮用水处理、灌溉、制冷、海水淡化、供热、机加工、工艺水配送、工艺水处理、

工业清洗工艺、工业供水与输送、工业废水、太阳能水解决方案、地表水取水、小区及建筑供水、市政输配水

液体:

输送的液体:  水

液体温度范围:  -20 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

技术:

泵数据基于其上的泵速:  2956 转数／分钟

额定流量:  95 m³/h

额定扬程:  45.7 米

Pump orientation:  Vertical

轴封配置:  Single

轴封代码:  HQQE

Approvals:  CE,EAC,UKCA,SEPRO

Approvals for drinking water:  ACS

Curve tolerance:  ISO9906:2012 3B

材料:

底座:  Stainless steel

Base:  EN 1.4408

   ASTM A351 CF8M

叶轮:  Stainless steel

   EN 1.4401

   AISI 316

轴承:  WC/WC

支撑轴承:  Graflon

Material certified according to:  European standards

安装:

最大环境温度:  60 °C

最大运行压力:  16 巴

规定温度下的最大压力:  16 bar / 120 °C

接口型号:  DIN

入口尺寸:  DN 100

出口尺寸:  DN 100

Pressure rating for pipe connection:  PN 16

Flange size for motor:  FF300

格兰富CRN95-2 A-F-A-E-HQQE立式多级离心泵电气数据:

Motor standard:  IEC

电机型号:  160MD

额定功率——P2:  15 千瓦

泵所需功率（P2）:  15 千瓦

电源频率:  50 Hz

额定电压:  3 x 380-415D/660-690Y V

额定电流:  28.0-26.0/16.2-15.6 安

启动电流:  660-780 %

Cos phi——功率因数:  0.89-0.87

额定速度:  2930-2950 转数／分钟

IE效率等级:  IE3

电机满载效率:  91.9-91.9 %

3/4负载时的电机效率:  92.4-92.7 %

1/2负载时的电机效率:  92.4-92.3 %

电机极数:  2

封装等级（IEC 34-5）:  55 Dust/Jetting

绝缘等级（IEC 85）:  F

电机编号:  85U16526

控制器:

Frequency converter:  None

其他:

Terminal box position:  6

Minimum efficiency index, MEI ≥:  0.70

Net weight:  204 千克

Gross weight:  322 千克

运输体积:  1.25 m3

Thrust handling device:  N

产地:  CN
