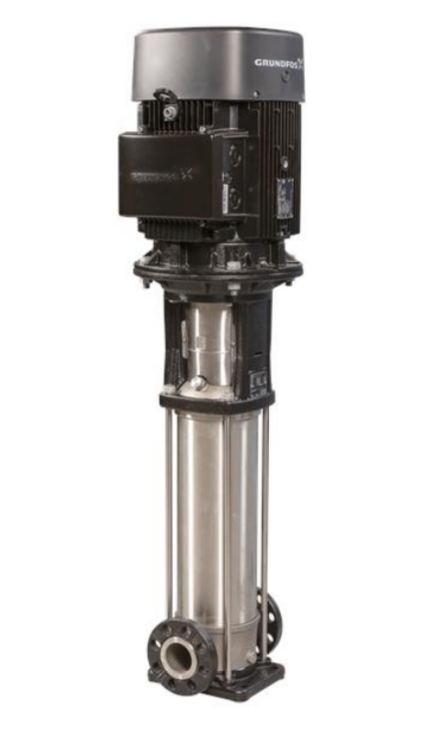

格兰富CRI 5-8 A-FGJ-A-E-HQQE不锈钢304立式多级离心泵

格兰富CRI5-8 A-FGJ-A-E-HQQE立式多级离心泵，吸入口和排出口处于相同水平。 该泵压头和底座均为铸铁制。

所有其他与液体接触的部件为不锈钢材质（EN 1.4301）适用于商用空调、商业供暖、商业用水增压、区域供冷、

区域供热、饮用水处理、灌溉、制冷、海水淡化、供热、机加工、工艺水配送、工艺水处理、工业清洗工艺、

工业供水与输送、工业废水、太阳能水解决方案、地表水取水、小区及建筑供水、市政输配水

格兰富CRI 5-8 A-FGJ-A-E-HQQE立式多级离心泵，入口和出口位于同一水平面（内联）。

与液体接触的泵体材料为不锈钢。 筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。

电能是通过夹壳式联轴器传输的。 管道的连接是通过 DIN- ANSI-JIS 联合法兰实现的。

水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。

液体:

输送的液体:  水

液体温度范围:  -20 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

技术:

泵数据基于其上的泵速:  2853 转数／分钟

额定流量:  5.8 m³/h

额定扬程:  40.3 米

Pump orientation:  Vertical

轴封配置:  Single

轴封代码:  HQQE

Approvals:  EAC,UKCA,CCCS,SEPRO

Approvals for drinking water:  WRAS,ACS

Curve tolerance:  ISO9906:2012 3B

材料:

底座:  Stainless steel

Base:  EN 1.4408

   AISI 316

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

轴承:  SIC

安装:

最大环境温度:  60 °C

最大运行压力:  25 巴

规定温度下的最大压力:  25 bar / 120 °C

   25 bar / -20 °C

接口型号:  DIN / ANSI / JIS

入口尺寸:  DN 25/32

出口尺寸:  DN 25/32

Pressure rating for pipe connection:  PN 25

Flange rating inlet:  300 lb

Flange size for motor:  FT100

电气数据:

Motor standard:  IEC

电机型号:  80C

额定功率——P2:  1.1 千瓦

泵所需功率（P2）:  1.1 千瓦

电源频率:  50 Hz

额定电压:  3 x 220-240D/380-415Y V

额定电流:  4.35/2.50 安

启动电流:  450-500 %

Cos phi——功率因数:  0.83-0.76

额定速度:  2840-2870 转数／分钟

IE效率等级:  IE3

电机满载效率:  82.7-82.7 %

3/4负载时的电机效率:  84.6-84.0 %

1/2负载时的电机效率:  85.4-82.8 %

电机极数:  2

封装等级（IEC 34-5）:  55 Dust/Jetting

绝缘等级（IEC 85）:  F

电机编号:  85U06105

控制器:

Frequency converter:  None

其他:

Terminal box position:  6

Minimum efficiency index, MEI ≥:  0.57

Net weight:  29.2 千克

Gross weight:  32 千克

运输体积:  0.074 m3
