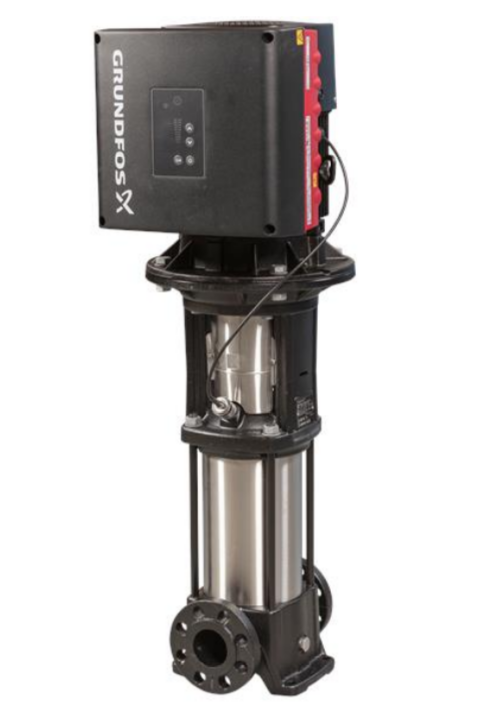

格兰富CRE 15-2 NV-F-A-E-HQQE带集成变频器立式多级离心泵

格兰富CRE 15-2 NV-F-A-E-HQQE立式多级离心泵，带集成变频器。与液体接触的泵体材料为不锈，适用于商用空调、

商业供暖、商业用水增压、区域供冷、区域供热、饮用水处理、灌溉、制冷、海水淡化、供热、机加工、工艺水配送、

工艺水处理、工业清洗工艺、工业供水与输送、工业废水、太阳能水解决方案、地表水取水、小区及建筑供水、

市政输配水

格兰富CRE15-2 NV-F-A-E-HQQE立式多级离心泵，入口和出口位于同一水平面（内联） 水泵扬程和基座使用铸铁制造，

所有其它与液体接触的部件为不锈钢制造。 筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。

电能是通过夹壳式联轴器传输的。 管道的连接是通过DIN法兰实现的。 水泵上安装了一台 3 相位带冷却扇和脚架的

异步电动机。 根据 IEC 60034-30-2 标准，该电机的能效属于 IE5 级别。 电机的接线盒中包含了一个变频器和 PI

控制器。 这让系统能够对电机转速进行连续的调节，使得水泵能够根据环境条件调整到最佳工作状态。

电机接线盒上的操作面板除了能将水泵设置为“最小”或“最大”运行强度或“停止”以外，还能够设定所需的定值。

操作面板上的 Grundfos Eye 指示灯可显示泵的状态：

“通电”： 电机在运转（旋转的绿色指示灯）或未运转（常亮的绿色指示灯）

“警告”： 电机仍在运转（旋转的黄色指示灯）或已经停止（常亮的黄色指示灯）

“报警”： 电机已停止（闪烁的红色指示灯）。

与泵的通讯可以通过 Grundfos GO Remote （附件）来进行。 遥控器可用来进行进一步的设置以及读取某些参数，

如“实际值”、“速度”、“输入功率”和“总耗电量”。 接线盒拥有大量输入和输出接口，

可让电机用于需要较多输入和输出的高级应用中。

两个专用数字输入

三个模拟输入，0(4)-20 mA、0-5 V、0-10 V、0.5 - 3.5 V；厂方安装的压力传感器连接至此三个输入接口中的一个

电位计和传感器的 5V 供电

一个模拟输出，0-10 V, 0(4)-20 mA

两个可配置数字输入或开路集电极输出

两个 Pt100/Pt1000 输入

LiqTec，干运转保护传感器输入

格兰富数字传感器输入和输出

为传感器提供的 24V 供电电压

两个信号继电器输出（无电势触点）

GENIbus 连接

Grundfos CIM 总线模块接口。

液体:

输送的液体:  水

液体温度范围:  -20 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

技术参数:

泵数据基于其上的泵速:  3514 转数／分钟

额定流量:  20.5 m³/h

额定扬程:  31.6 米

Pump orientation:  Vertical

轴封配置:  Single

轴封代码:  HQQE

Approvals:  CE,EAC,UKCA,SEPRO

Approvals for drinking water:  WRAS,ACS

Curve tolerance:  ISO9906:2012 3B

材料:

底座:  Cast iron

Base:  EN 1561 EN-GJL-200

   ASTM A48-25B

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

轴承:  SIC

安装:

最大环境温度:  50 °C

最大运行压力:  16 巴

规定温度下的最大压力:  16 bar / 120 °C

   16 bar / -20 °C

接口型号:  DIN

入口尺寸:  DN 50

出口尺寸:  DN 50

Pressure rating for pipe connection:  PN 25

Flange size for motor:  FT130

电气数据:

Motor standard:  IEC

电机型号:  100LA

额定功率——P2:  3 千瓦

泵所需功率（P2）:  3 千瓦

Over/undersize motor:  Standard motor size

电源频率:  50 / 60 Hz

额定电压:  3 x 380-500 V

额定电流:  5.80-4.80 安

Cos phi——功率因数:  0.91-0.86

额定速度:  360-4000 转数／分钟

IE效率等级:  IE5

电机满载效率:  90.7 %

封装等级（IEC 34-5）:  IP55

绝缘等级（IEC 85）:  F

电机编号:  98971067

控制器:

Frequency converter:  Built-in

Pressure sensor:  Y

其他:

Terminal box position:  6

Minimum efficiency index, MEI ≥:  0.70

Net weight:  55 千克

Gross weight:  83 千克

运输体积:  0.37 m3
