格兰富CM 5-5 A-R-A-E-AVBE G-A-A-N端吸紧耦合多级泵

格兰富端吸紧耦合多级泵CM 5-5 A-R-A-E-AVBE G-A-A-N

技术参数

Pump speed on which pump data are based2900 转数／分钟

Rated flow4.7 m³/h

Rated head38.61 米

Impellers5

轴封代码AVBE

ApprovalsCE,EAC,CURUS,UKCA

Approvals for drinking waterACS,NSF61

Curve toleranceISO9906:2012 3B

泵型版本A

腔体型号A

材料

泵壳铸铁

Pump housingEN-GJL-200

泵壳ASTM A48-25A

叶轮Stainless steel

EN 1.4301

AISI 304

Material codeA

橡胶代码E

安装

环境温度范围-20 .. 55 °C

最大运行压力10 巴

规定温度下的最大压力10 bar / 40 °C

10 bar / 40 °C

接口型号Rp

吸水口尺寸1 1/4 inch

出水口尺寸1 inch

Outlet position12

接口代码R

液体

输送的液体水

液体温度范围-20 .. 40 °C

运行时的液体温度20 °C

密度998.2 kg/m³

电气数据

Motor standardIEC

Frame size90LE

IE 能效等级IE3

Rated power - P21.45 千瓦

电源频率50 Hz

Suitable for 50/60 HzY

Rated voltage3 x 200 / 346 V V

Service factor1.00

Rated current7.10/4.10 安

Rated speed2920 转数／分钟

封装等级（IEC 34-5）IP55

Insulation class (IEC 85)F

Built-in motor protectionNONE

Cable included (Yes/No)N

控制器

Frequency converterNONE

其他

Terminal box position12

Minimum efficiency index, MEI ≥0.7

Net weight26.6 千克

Gross weight29.1 千克

格兰富CM 5-5 A-R-A-E-AVBE G-A-A-N

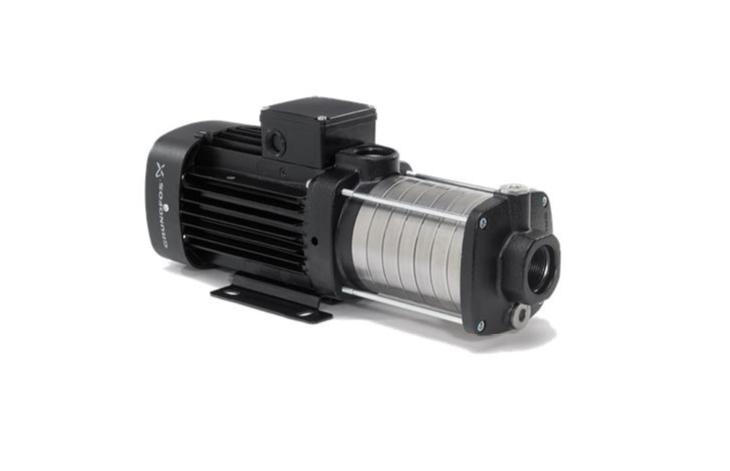

带轴向吸气口和径向排气口的紧凑型高可靠卧式多级端吸离心泵。 轴、叶轮和腔体使用不锈钢制造。 进液和排液部分是用铸铁制造的。 机械轴封是一个特别设计的非平衡 O 型圈密封。 管道的连接是依靠内部的惠氏管道螺纹实现的（Rp (ISO 7/1)。 水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。

控制器:

Frequency converter:  NONE

液体:

输送的液体:  水

液体温度范围:  -20 .. 40 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

技术:

Pump speed on which pump data are based:  2900 转数／分钟

Rated flow:  4.7 m³/h

Rated head:  38.61 米

轴封代码:  AVBE

Approvals:  CE,EAC,CURUS,UKCA

Approvals for drinking water:  ACS,NSF61

Curve tolerance:  ISO9906:2012 3B

材料:

泵壳:  铸铁

Pump housing:  EN-GJL-200

泵壳:  ASTM A48-25A

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

安装:

环境温度范围:  -20 .. 55 °C

最大运行压力:  10 巴

规定温度下的最大压力:  10 bar / 40 °C

   10 bar / 40 °C

接口型号:  Rp

吸水口尺寸:  1 1/4 inch

出水口尺寸:  1 inch

Outlet position:  12

电气数据:

Motor standard:  IEC

Frame size:  90LE

IE 能效等级:  IE3

Rated power - P2:  1.45 千瓦

电源频率:  50 Hz

Suitable for 50/60 Hz:  Y

Rated voltage:  3 x 200 / 346 V V

Service factor:  1.00

Rated current:  7.10/4.10 安

Rated speed:  2920 转数／分钟

封装等级（IEC 34-5）:  IP55

Insulation class (IEC 85):  F

Built-in motor protection:  NONE

Cable included (Yes/No):  N

其他:

Terminal box position:  12

Minimum efficiency index, MEI ≥:  0.7

Net weight:  26.6 千克

Gross weight:  29.1 千克
