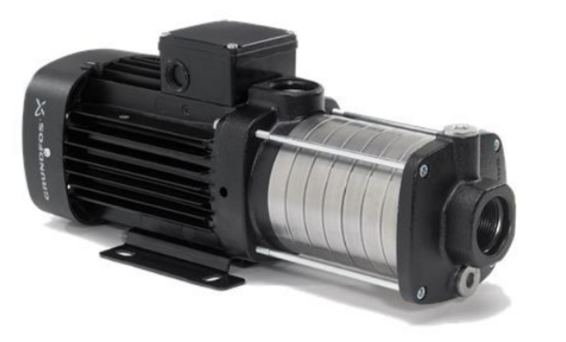

格兰富CM3-7 A-R-A-E-AQQE F-A-A-N卧式多级端吸离心泵

格兰富CM3-7 A-R-A-E-AQQE F-A-A-N带轴向吸气口和径向排气口的紧凑型高可靠卧式多级端吸离心泵。

轴、叶轮和腔体使用不锈钢制造。 进液和排液部分是用铸铁制造的。

机械轴封是一个特别设计的非平衡 O 型圈密封。 管道的连接是依靠内部的惠氏管道螺纹实现的（Rp (ISO 7/1)。

水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。

控制器:

Frequency converter:   None

液体:

液体温度范围:   -20 .. 90 °C

技术:

Pump speed on which pump data are based:   2900 转数／分钟

Rated flow:   3.1 m³/h

Rated head:   48.88 米

轴封代码:   AQQE

Approvals:   CE,CCC,CEL,EAC,UKCA

Approvals for drinking water:   WRAS,ACS,NSF61

Curve tolerance:   ISO9906:2012 3B

材料:

泵壳:   铸铁

Pump housing:   EN-GJL-200

泵壳:   ASTM A48-25A

叶轮:   Stainless steel

    EN 1.4301

    AISI 304

安装:

环境温度范围:   -20 .. 55 °C

最大运行压力:   10 巴

规定温度下的最大压力:   10 bar / 90 °C

    10 bar / 90 °C

接口型号:   Rp

吸水口尺寸:   1 inch

出水口尺寸:   1 inch

Outlet position:   12

电气数据:

Motor standard:   IEC

Frame size:   80C

IE 能效等级:   IE3

Rated power - P2:   1.1 千瓦

电源频率:   50 Hz

Suitable for 50/60 Hz:   N

Rated voltage:   3 x 220-240D/380-415Y V

Service factor:   1.00

Rated current:   4,4-4,5/2,55-2,6 安

启动电流:   720-780 %

Rated speed:   2830-2860 转数／分钟

封装等级（IEC 34-5）:   IP55

Insulation class (IEC 85):   F

Built-in motor protection:   NONE

Cable included (Yes/No):   N

其他:

Terminal box position:   12

Minimum efficiency index, MEI ≥:   0.7

Net weight:   16.2 千克

Gross weight:  18.7 千克
