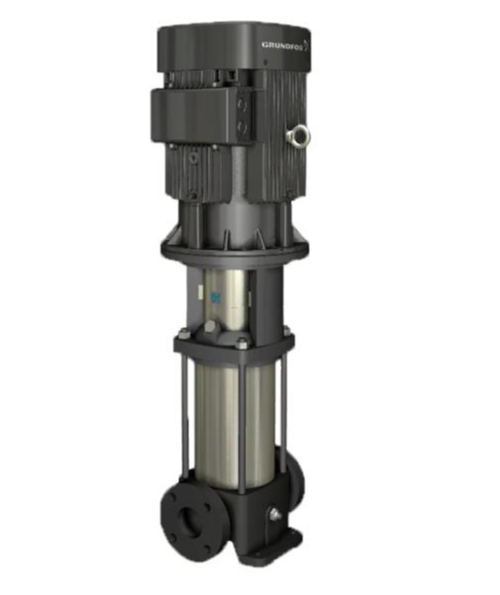

格兰富CR 15-8 A-F-A-E-HQQE立式多级离心泵

格兰富CR 15-8 A-F-A-E-HQQE立式多级离心泵，入口和出口位于同一水平面（内联）。 水泵扬程和基座使用铸铁制造，所有其它与液体接触的部件为不锈钢制造。 筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。 电能是通过夹壳式联轴器传输的。 管道的连接是通过DIN法兰实现的。 水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。

液体:

输送的液体:   水

液体温度范围:   -20 .. 120 °C

运行时的液体温度:   20 °C

密度:   998.2 kg/m³

技术:

泵数据基于其上的泵速:   2919 转数／分钟

额定流量:   17 m³/h

额定扬程:   90 米

Pump orientation:   Vertical

轴封配置:   Single

轴封代码:   HQQE

Approvals:   EAC,UKCA,SEPRO

Approvals for drinking water:   WRAS,ACS

Curve tolerance:   ISO9906:2012 3B

材料:

底座:   Cast iron

Base:   EN 1561 EN-GJL-200

    ASTM A48-25B

叶轮:   Stainless steel

    EN 1.4301

    AISI 304

安装:

最大环境温度:   60 °C

最大运行压力:   16 巴

规定温度下的最大压力:   16 bar / 120 °C

    16 bar / -20 °C

接口型号:   DIN

入口尺寸:   DN 50

出口尺寸:   DN 50

Pressure rating for pipe connection:   PN 25

Flange size for motor:   FF265

电气数据:

Motor standard:   IEC

电机型号:   132SB

IE效率等级:   IE3

额定功率——P2:   7.5 千瓦

泵所需功率（P2）:   7.5 千瓦

电源频率:   50 Hz

额定电压:   3 x 380-415D/660-690Y V

额定电流:   14.4-14.0/8.30-8.10 安

启动电流:   780-910 %

Cos phi——功率因数:   0.88-0.86

额定速度:   2910-2920 转数／分钟

效率:   IE3 90.1%

电机满载效率:   90.1-90.4 %

3/4负载时的电机效率:   90.8 %

1/2负载时的电机效率:   90.8 %

电机极数:   2

封装等级（IEC 34-5）:   55 Dust/Jetting

绝缘等级（IEC 85）:   F

电机编号:   85U18522

控制器:

Frequency converter:   NONE

Pressure sensor:   N

其他:

Minimum efficiency index, MEI ≥:   0.70

Net weight:   105 千克

Gross weight:   127 千克

运输体积:   0.285 m3

Custom tariff no.:   84137099.90
