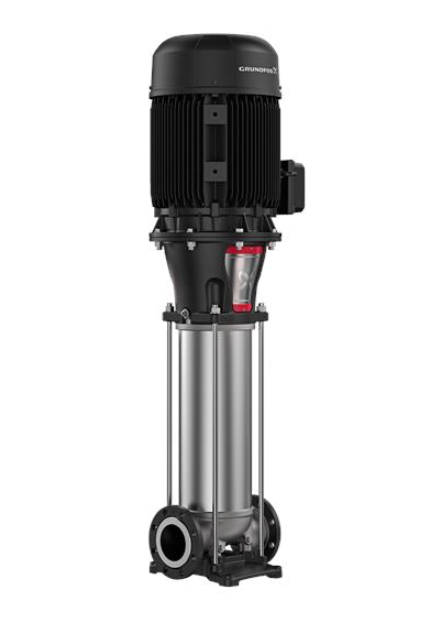

格兰富CRN 95-7 A-F-A-E-HQQE立式多级离心泵

格兰富CRN 95-7 A-F-A-E-HQQE立式多级离心泵，入口和出口位于同一水平面（内联）。 与液体接触的泵体材料为高等级不锈钢。 格兰富筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。 电能是通过夹壳式联轴器传输的。 管道的连接是通过DIN法兰实现的。 水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。

适用于

商用空调

商业供暖

商业用水增压

液体:

输送的液体:   水

液体温度范围:   -20 .. 120 °C

运行时的液体温度:   20 °C

密度:   998.2 kg/m³

技术:

泵数据基于其上的泵速:   2976 转数／分钟

额定流量:   95 m³/h

额定扬程:   165.6 米

Pump orientation:   Vertical

轴封配置:   Single

轴封代码:   HQQE

Approvals:   CE,UKCA,SEPRO

Approvals for drinking water:   ACS

Curve tolerance:   ISO9906:2012 3B

材料:

底座:   Stainless steel

Base:   EN 1.4408

    ASTM A351 CF8M

叶轮:   Stainless steel

    EN 1.4401

    AISI 316

轴承:   WC/WC

支撑轴承:   Graflon

Material certified according to:   European standards

安装:

最大环境温度:   55 °C

最大运行压力:   25 巴

规定温度下的最大压力:   25 bar / 120 °C

接口型号:   DIN

入口尺寸:   DN 100

出口尺寸:   DN 100

Pressure rating for pipe connection:   PN 25/40

Flange size for motor:   FF500

电气数据:

Motor standard:   IEC

电机型号:   SIEMENS

额定功率——P2:   55 千瓦

泵所需功率（P2）:   55 千瓦

电源频率:   50 Hz

额定电压:   3 x 380D/660Y V

额定电流:   100/57.0 安

启动电流:   780-780 %

Cos phi——功率因数:   0.89

额定速度:   2975 转数／分钟

效率:   IE3 94,3%

IE效率等级:   IE3

电机满载效率:   94.3-94.3 %

3/4负载时的电机效率:   94.1-94.1 %

1/2负载时的电机效率:   92.6-92.6 %

电机极数:   2

封装等级（IEC 34-5）:   IP55

绝缘等级（IEC 85）:   F

电机编号:   M1U05338

控制器:

Frequency converter:   NONE

其他:

Terminal box position:   6

Minimum efficiency index, MEI ≥:   0.70

Net weight:   617 千克

Gross weight:   768 千克

运输体积:   2.22 m3

View more

Vertical, multistage centrifugal pump with suction and discharge ports on the same level. Pump materials in contact with the liquid are in high-grade stainless steel (EN 1.4401)
