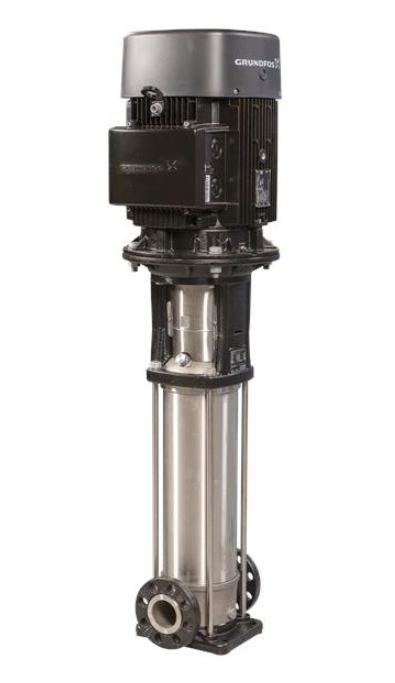

格兰富CRI 10-20 A-FGJ-A-E-HQQE立式多级离心泵

格兰富CRI 10-20 A-FGJ-A-E-HQQE立式多级离心泵，入口和出口位于同一水平面（内联）。 与液体接触的泵体材料为不锈钢。 筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。 电能是通过夹壳式联轴器传输的。 管道的连接是通过 DIN- ANSI-JIS 联合法兰实现的。 水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。

适用于：

商用空调

商业供暖

商业用水增压

垂直多级离心泵，吸入口和排出口处于相同水平。 该泵压头和底座均为铸铁制。 所有其他与液体接触的部件为不锈钢材质（EN 1.4301）

液体:

输送的液体:     水

液体温度范围:     -20 .. 120 °C

运行时的液体温度:     20 °C

密度:     998.2 kg/m³

技术:

泵数据基于其上的泵速:     2919 转数／分钟

额定流量:     10 m³/h

额定扬程:     165.2 米

Pump orientation:     Vertical

轴封配置:     Single

轴封代码:     HQQE

Approvals:     EAC,UKCA,SEPRO

Approvals for drinking water:     WRAS,ACS

Curve tolerance:     ISO9906:2012 3B

材料:

底座:     Stainless steel

Base:     EN 1.4408

      AISI 316

叶轮:     Stainless steel

      EN 1.4301

      AISI 304

轴承:     SIC

安装:

最大环境温度:     60 °C

最大运行压力:     25 巴

规定温度下的最大压力:     25 bar / 120 °C

      25 bar / -20 °C

接口型号:     DIN / ANSI / JIS

入口尺寸:     DN 40

出口尺寸:     DN 40

Pressure rating for pipe connection:     PN 25

Flange rating inlet:     300 lb

Flange size for motor:     FF265

电气数据:

Motor standard:     IEC

电机型号:     132SB

额定功率——P2:     7.5 千瓦

泵所需功率（P2）:     7.5 千瓦

电源频率:     50 Hz

额定电压:     3 x 380-415D/660-690Y V

额定电流:     14.4-14.0/8.30-8.10 安

启动电流:     780-910 %

Cos phi——功率因数:     0.88-0.86

额定速度:     2910-2920 转数／分钟

IE效率等级:     IE3

电机满载效率:     90.1-90.4 %

3/4负载时的电机效率:     90.8-90.9 %

1/2负载时的电机效率:     90.8-90.4 %

电机极数:     2

封装等级（IEC 34-5）:     55 Dust/Jetting

绝缘等级（IEC 85）:     F

电机编号:     85U18522

控制器:

Frequency converter:     NONE

其他:

Terminal box position:     6

Minimum efficiency index, MEI ≥:     0.70

Net weight:     110 千克

Gross weight:     132 千克

运输体积:     0.321 m3
