格兰富MD.15.1.4Multilift一体式双泵提升站

格兰富MD.15.1.4Multilift多级提升泵

适用于

商业污水处理

生活污水处理

MULTILIFT MD是一个一体式双泵提升站，用于收集和处理来自多户住宅和小型商业建筑的废水。 它具有130升的集水箱。

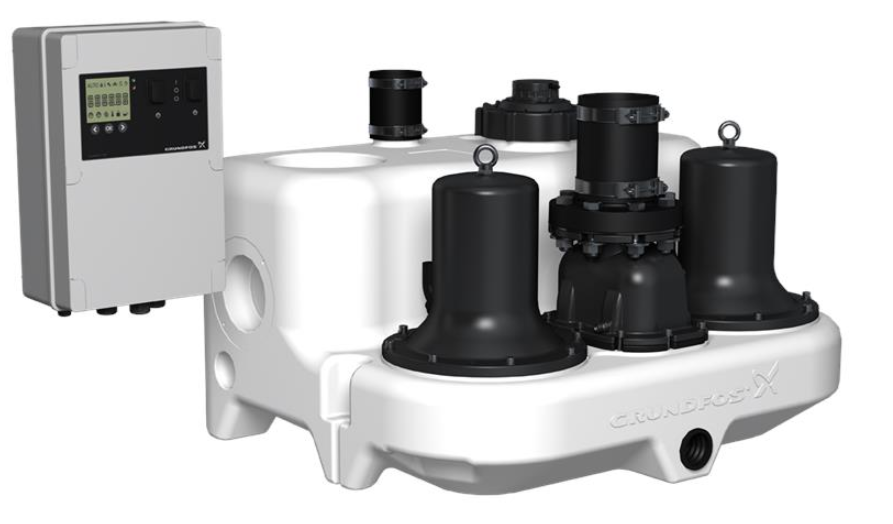

格兰富MD.15.1.4 Multilift作为完整的单元提供，可以随时安装，包括完全集成的收集槽，带有两台泵和潜水电机、配备集成Y型支管的止逆阀、配备安装在收集槽上的柔性连接件DN100的排出适配器，以及预布线控制器，包括液位传感器。

完全集成的收集槽拥有所有必要的端口，用于连接入口管道、排出管道、通风管道和手动操作隔膜泵（配件）。

收集槽包括位于其周围的8个入口插座。 背面入口DN100位于专利入口圆盘上，用于连接180和315mm之间的所有入口管道液位（中心），无极段。 DN100 和 DN50 入口插槽分别位于两侧。 2xDN150、DN50 插槽位于水箱顶部。

Multilift防腐蚀聚乙烯收集槽不含气无异味，防水，可以减少残留水，通过倒棱底部设计减少沉淀。

泵配备涡流叶片和免维护潜水电机、储油器的两个轴封之间注入生物无害机油。 旋转方向可以从环首螺栓下面的轴上方的外部观察到。

LC221 控制器带有微处理器，配备可以全程监控的显示器。 泵和传感器使用4m或10m电缆和管长与控制器连接。 电源线为1.5米，配备插头（包括用于3相电机的倒向器） 无触点压电式对抗性压力传感器，可插入机柜，通过控制器监控，精确至毫米，在显示器上显示。 无堵塞压力软管位于水箱内部，污水内没有活动部件。

控制器提供热电机保护，并监控泵运行。 热电机保护由绕组内的热开关组成。

控制器功能：

开/关、两台污水泵的定期和故障切换，基于来自压阻式传感器的连续信号。

通过电机保护断路器的电机保护和/或电流测量以及热开关连接。

通过运行时间限制进行空运行电机保护，以及后续的应急操作。

长期静止期间进行24小时自动测试

设置延迟时间：

停止延迟（从达到停止液位到泵送停止的时间）

启动延迟（从达到启动液位到泵启动的时间）

告警延迟（从出现故障到显示告警的时间），在暂时高流入量进入水箱时，防止短时间高液位告警。

自动电流测量，用于告警显示

以下内容的运行指示：

运行模式（自动、手动）

运行小时

脉冲（启动次数）

最高测量电机电流

以下告警显示：

泵状态（运行、故障）

相序故障和缺相

热开关故障

高水位告警

维修/维护时间（可选）

选择自动告警重置

最多20条告警的故障日志

在不同启动级别之间选择

选择所连接的传感器类型

传感器校准（预设）

选择维护间隔（0、3、6 或 12 个月）。

作为标准配置，LC 221拥有6个无电位输出，用于： – 泵运行 – 泵故障 – 高水位告警 – 常见故障。 6个数字输入，用于以下功能： – 连接压力传感器板（预组装） – 连接模拟传感器（4-20mA 或 0-5V） – 连接最多四个液位开关或压力开关，而不是模拟传感器 连接单独的液位开关，用于Multilift以外的洪水探测。 提升站经常安装在地下室的集水坑内——建筑的最低点。 例如，如果地下水流入或水管道破裂，控制器将显示告警。 – 连接外部告警重置 – 连接电机的热开关。

Multilift 系列的设计符合标准 EN12050-1，经过外部机构LGA批准和监控。 更多认证包括VDE、GHOST、CB和EMV

控制器:

控制箱型号:     LC221.2

液体:

液体温度范围:     0 .. 40 °C

密度:     998.2 kg/m³

技术:

泵数据基于其上的泵速:     1410 转数／分钟

额定流量:     5.5 升/秒

Maximum flow:     15.3 升/秒

额定扬程:     6.9 米

Type of impeller:     VORTEX

Max. Particle:     50 毫米

Approvals:     CE,EAC,MORO,UKCA,SEPRO

Non-return valve type:     FLAP VALVE

安装:

环境温度范围:     0 .. 40 °C

Type of outlet connection:     DIN

出口尺寸:     DN 80

Pressure rating for pipe connection:     PN 6

电气数据:

Power input P1:     2.2 千瓦

额定功率——P2:     1.6 千瓦

电源频率:     50 Hz

Rated voltage:     1 x 230 V

电压差:     +10/-14 %

每小时最大起动次数:     60

Rated current:     2 X 10,5 安

Cos phi – 功率因数:     0.95

电机满载效率:     75.5 %

电容器大小 - 运行:     60 µF

电机极数:     4

起动方法:     直接启动

封装等级（IEC 34-5）:     IP68

Insulation class (IEC 85):     F

Length of cable:     1.5 米

Power plug:     CEE 2P+PE

水箱:

罐总容量:     130 升

180毫米入口处集液箱的总有效容量:     49 升

250毫米入口处集液箱的总有效容量:     69 升

315mm入口收集槽的总有效容积:     86 升

其他:

Net weight:     118 千克

Gross weight:     141 千克
