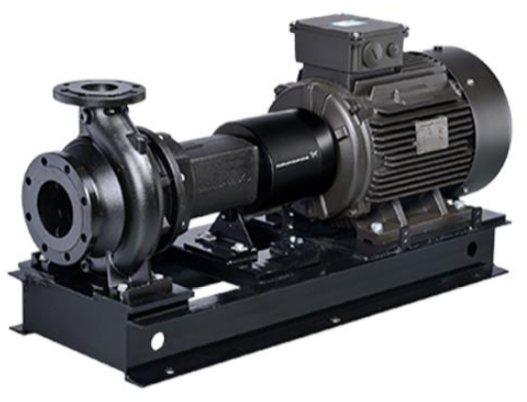

​格兰富端吸长耦合单级泵NKG 125-100-200/181

格兰富NKG 125-100-200/181 AA1F2AESBAQESW1非自吸式单级涡壳离心泵是根据 ISO5199 标准设计的，其尺寸和额定性能符合 ISO 2858 标准。 法兰为 PN 16 型，其尺寸符合 EN 1092-2 标准。 该水泵有一个轴向吸入口、一个径向排泄口和水平轴。 它采用了回拉设计，使得维护人员能够在不松动电机、泵壳和管道的情况下拆卸联轴器、轴承支架和叶轮。 非平衡式 O 型轴封符合 DIN EN 12756 标准。 水泵上安装了一台风冷的底座安装型异步电动机。 泵体和电机安装在同一个基座框架上。

控制器:

Frequency converter:   NONE

Pressure sensor:   N

液体:

输送的液体:   水

液体温度范围:   0 .. 120 °C

运行时的液体温度:   20 °C

密度:   998.2 kg/m³

技术:

泵数据基于其上的泵速:   2950 转数／分钟

额定流量:   284.3 m³/h

Pump with motor:   Y

额定扬程:   33.42 米

叶轮实际直径:   181 毫米

Nominal impeller diameter:   200

Type of impeller:   Standard

轴封代码:   BAQE

Mechanical seal type:   Single

Curve tolerance:   ISO9906:2012 3B

Bearing design:   Standard

材料:

泵壳:   铸铁

Pump housing:   EN-GJL-250

泵壳:   ASTM class 35

Wear ring:   Brass

叶轮:   Cast iron

    EN-GJL-200

    ASTM class 30

Internal pump house coating:   CED

Shaft:   Stainless steel

    EN 1.4301

    AISI 304

安装:

最大环境温度:   60 °C

最大运行压力:   16 巴

Pipe connection standard:   EN 1092-2

Type of inlet connection:   DIN

Type of outlet connection:   DIN

入口尺寸:   DN 125

出口尺寸:   DN 100

Pressure rating for pipe connection:   PN 16

Coupling type:   Flexible w/o spacer

Base frame design:   C-channel

Code for base frame:   111

Grouting (Yes/No):   N

电气数据:

电机型号:   200LB

IE效率等级:   IE3

额定功率——P2:   37 千瓦

电源频率:   50 Hz

额定电压:   3 x 380-415D/660-690Y V

额定电流:   63,3-60,7/38,2-38 安

启动电流:   989-989 %

Cos phi——功率因数:   0.87

额定速度:   2960 转数／分钟

效率:   IE3 93,7%

电机满载效率:   93.7-93.7 %

3/4负载时的电机效率:   93.5-93.5 %

1/2负载时的电机效率:   91.9-91.9 %

电机极数:   2

封装等级（IEC 34-5）:   55 (Protect. water jets/dust)

绝缘等级（IEC 85）:   F

电机编号:   83N16134

Bearing insulation type N-end:   STEEL BEARING

其他:

Minimum efficiency index, MEI ≥:   0.62

Net weight:   463 千克

Gross weight:   572 千克

运输体积:   1.11 m3

格兰富端吸长耦合单级泵NKG 125-100-200/181适用于：

商用空调

商业供暖

商业用水增压

区域供热

灌溉

海水淡化

供热

地表水取水

市政输配水

符合ISO 2858的标准泵
