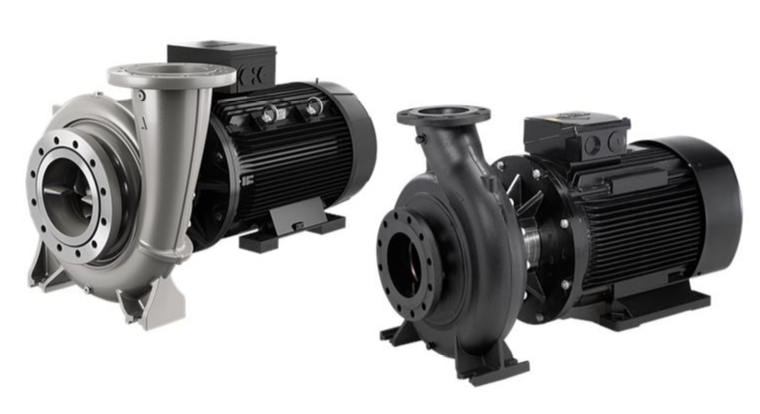

格兰富单级单吸离心泵NBG 50-32-160.1/177

格兰富单级单吸离心泵NBG 50-32-160.1/177

技术参数

泵数据基于其上的泵速 2910 转数／分钟

额定流量 22.58 m³/h

额定扬程 34.34 米

叶轮实际直径 177 毫米

Nominal impeller diameter 160.1

Type of impeller Standard

轴封配置 Single

轴直径 24 毫米

轴封代码 BAQE

Curve tolerance ISO9906:2012 3B2

泵型版本 A

Bearing design Standard

材料

泵壳 铸铁

Pump housing EN-GJL-250

泵壳 ASTM class 35

Wear ring Brass

叶轮 Cast iron

EN-GJL-200

ASTM class 30

Internal pump house coating CED

Material code A

橡胶代码 E

Shaft Stainless steel

EN 1.4301

AISI 304

安装

最大环境温度 60 °C

最大运行压力 16 巴

Pipe connection standard EN 1092-2

入口尺寸 DN 50

出口尺寸 DN 32

Pressure rating for pipe connection PN 16

Bearing lubrication Grease

Pump housing with feet Yes

Yes = With support block, No = Without support block N

接口代码 F2

液体

输送的液体 水

液体温度范围 0 .. 120 °C

运行时的液体温度 20 °C

密度 998.2 kg/m³

电气数据

电机型号 112MA

IE效率等级 IE3

额定功率——P2 4 千瓦

电源频率 50 Hz

额定电压 3 x 380-415D/660-690Y V

额定电流 7,85-7,10/4,50-4,14 安

启动电流 900-760 %

Cos phi——功率因数 0.88

额定速度 2910 转数／分钟

效率 IE3 88,1%

电机满载效率 88.1-88.1 %

3/4负载时的电机效率 88.4-88.4 %

1/2负载时的电机效率 87.6-87.6 %

电机极数 2

封装等级（IEC 34-5） 55 (Protect. water jets/dust)

绝缘等级（IEC 85） F

内置的电机保护 PTC

电机编号 99313150

装置设计符合 IEC 34-7 IM V1/B5

Bearing insulation type N-end STEEL BEARING

控制器

Frequency converter NONE

Pressure sensor N

其他

Minimum efficiency index, MEI ≥ 0.70

Net weight 56 千克

Gross weight 66 千克

格兰富单级单吸离心泵NBG 50-32-160.1/177 法兰为 PN 16 型，其尺寸符合 EN 1092-2 标准。 水泵带有一个轴向吸入口、一个径向排出口、水平轴和后拉设计，可使维护人员在不松动泵壳或管道的情况下拆卸电机、电机座、盖子和叶轮。 非平衡式 O 型轴封符合 DIN EN 12756 标准。

水泵上紧密耦合了一台风冷的异步电动机。

控制器:

Frequency converter:   NONE

Pressure sensor:   N

液体:

输送的液体:   水

液体温度范围:   0 .. 120 °C

运行时的液体温度:   20 °C

密度:   998.2 kg/m³

技术:

泵数据基于其上的泵速:   2910 转数／分钟

额定流量:   22.58 m³/h

额定扬程:   34.34 米

叶轮实际直径:   177 毫米

Nominal impeller diameter:   160.1

Type of impeller:   Standard

轴封配置:   Single

轴封代码:   BAQE

Curve tolerance:   ISO9906:2012 3B2

Bearing design:   Standard

材料:

泵壳:   铸铁

Pump housing:   EN-GJL-250

泵壳:   ASTM class 35

Wear ring:   Brass

叶轮:   Cast iron

    EN-GJL-200

    ASTM class 30

Internal pump house coating:   CED

Shaft:   Stainless steel

    EN 1.4301

    AISI 304

安装:

最大环境温度:   60 °C

最大运行压力:   16 巴

Pipe connection standard:   EN 1092-2

入口尺寸:   DN 50

出口尺寸:   DN 32

Pressure rating for pipe connection:   PN 16

Bearing lubrication:   Grease

Pump housing with feet:   Yes

Yes = With support block, No = Without support block:   N

电气数据:

电机型号:   112MA

IE效率等级:   IE3

额定功率——P2:   4 千瓦

电源频率:   50 Hz

额定电压:   3 x 380-415D/660-690Y V

额定电流:   7,85-7,10/4,50-4,14 安

启动电流:   900-760 %

Cos phi——功率因数:   0.88

额定速度:   2910 转数／分钟

效率:   IE3 88,1%

电机满载效率:   88.1-88.1 %

3/4负载时的电机效率:   88.4-88.4 %

1/2负载时的电机效率:   87.6-87.6 %

电机极数:   2

封装等级（IEC 34-5）:   55 (Protect. water jets/dust)

绝缘等级（IEC 85）:   F

电机编号:   99313150

Bearing insulation type N-end:   STEEL BEARING

其他:

Minimum efficiency index, MEI ≥:   0.70

Net weight:   56 千克

Gross weight:   66 千克

运输体积:   0.178 m3
